CONSTRUCTION NEW TECHNOLOGY NO. 932

현장 조건에 맞춰발열과 전력을 정밀 제어합니다.

Precision heat-output and power control
engineered for each site.

SSR CONTROLPTC HEATING ELEMENTZERO INRUSH CURRENT

SEO WOO GNC · CONFIDENTIAL VIEW

건축물 기계설비 공간의 배관열선과 온도 센서 및 제어장치 적용 이미지 — 현장 적용 개념 이미지 · (주)현대환경 기술 제공CONCEPTUAL VISUAL FOR SITE APPLICATION · TECHNOLOGY PROVIDED BY HYUNDAI ENVIRONMENT CO., LTD.

BUILDING HEATING-CABLE APPLICATION

현장 배관열선에맞춤형 신 기술을 적용합니다.

A site-engineered application of certified new technology,
configured for building heating-cable systems and real operating conditions.

겨울철 공동주택의 배관 조건을 검토하고, 온도 변화에 맞춰 필요한 발열량과 전력 공급 범위를 정밀하게 제어하는 적용 개념입니다.Each application begins with a site review of the piping environment, followed by calibrated control of heat output and power delivery as temperatures change.

SRC SYSTEM

반도체 제어알고리즘 기반현장맞춤시공시스템

A site-specific construction system engineered around semiconductor control,
pipe-surface temperature response and proportional power delivery.

SRC SYSTEM은 대상물의 온도 변화에 맞춰 전력 공급량과 시간을 미세하게 조절하는 건설 신 기술입니다. 기술권리자와 협력해 현장 적용과 시공을 수행합니다.SRC SYSTEM continuously interprets temperature changes to regulate both power level and supply duration. Working with the technology rights holder, SEO WOO GNC translates that control strategy into site-specific application and professional installation.

CONTROL RESPONSE220V → 60–120V

5℃ 미만BELOW 5°C60V

4℃ 미만BELOW 4°C90V

3℃ 미만BELOW 3°C120V

표면온도에 따라 출력과 공급시간을 단계적으로 제어STEP CONTROL OF OUTPUT AND SUPPLY TIME BY SURFACE TEMPERATURE

온도 조건 감지TEMPERATURE INPUT

현장 조건에 필요한 온도 정보를 기준으로 제어를 시작합니다.Control begins with site-relevant temperature data, establishing the operating reference for a responsive heating strategy.

반도체 미세 제어SEMICONDUCTOR FINE CONTROL

SSR 기반 제어로 전력 공급과 차단을 ms(1/1,000초) 단위로 제어합니다.Solid-state switching manages power delivery and cutoff at millisecond intervals for fast, repeatable control response.

필요 발열량 공급PROPORTIONAL HEAT OUTPUT

현장 조건에 맞춰 필요한 만큼의 발열량을 공급합니다.Thermal output is proportioned to the actual demand of the site instead of repeatedly applying maximum output.

목표 조건 유지TARGET CONDITION

목표 범위에 가까워질수록 출력을 조절해 불필요한 소비를 줄입니다.As the target range is approached, output is moderated to maintain the condition while limiting unnecessary energy use.

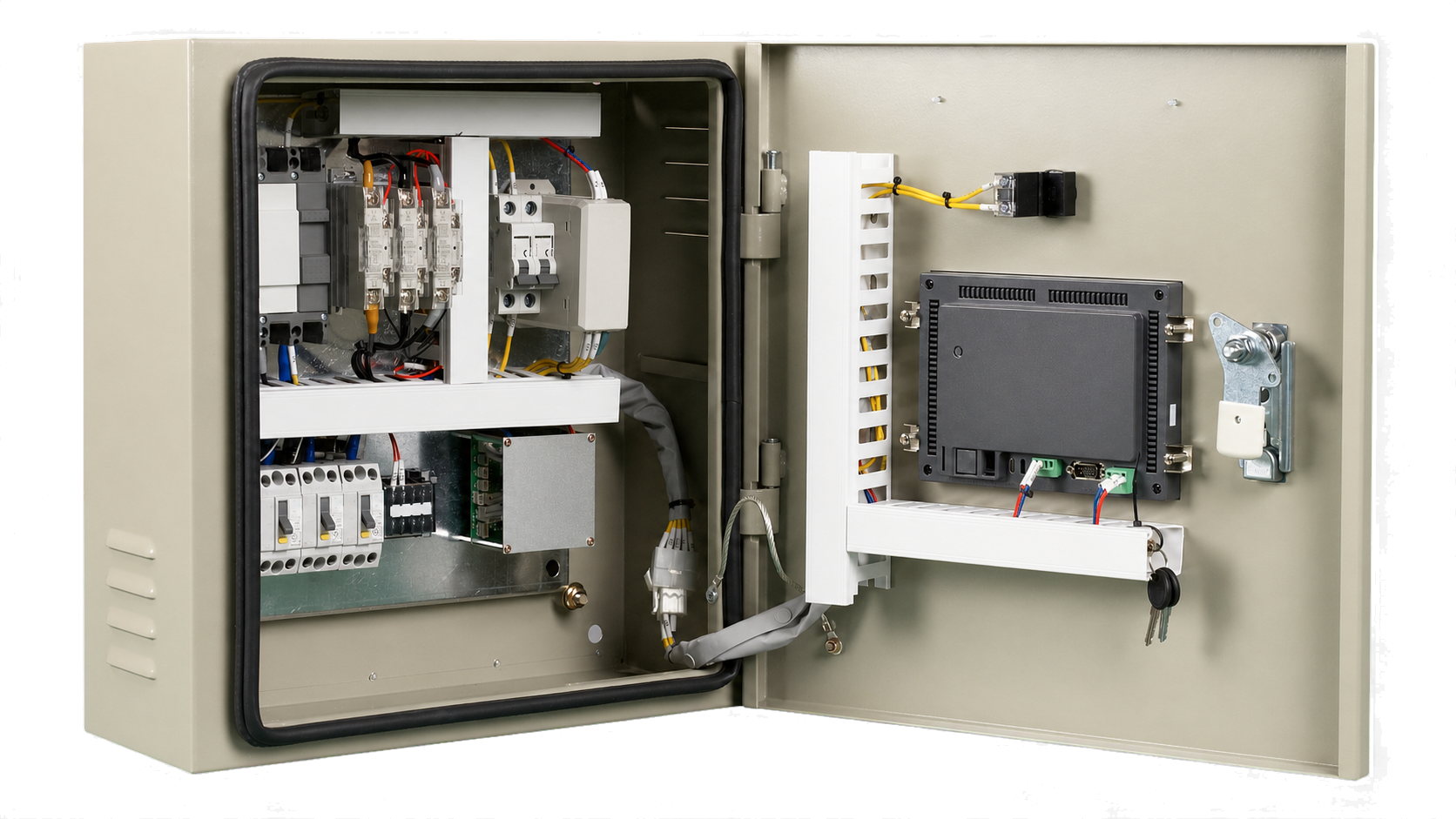

발열량 제어장치 내부 구성 — 내부 구성 예시INTERNAL APPLICATION VIEW

현장 적용 예시 · 식별 문구 및 상세 사양 비공개FIELD APPLICATION · IDENTIFYING TEXT AND DETAILED SPECIFICATIONS WITHHELD

SSR CONTROL SYSTEM

돌입전류 없는PTC 발열체 제어

PTC heating element control
without inrush current.

반도체 릴레이 기반의 미세 제어를 통해 전원 공급과 차단 과정에서 발생하는 돌입전류 요인을 줄이고, 현장 조건에 맞춰 운전합니다.Solid-state relay control reduces the cause of inrush current during power switching and adapts operation to site conditions.

SSR반도체 릴레이SOLID-STATE RELAY

1 ms미세 제어 단위FINE CONTROL INTERVAL

≤ 1/3전기설비용량 축소 가능POTENTIAL CAPACITY REDUCTION

SYSTEM & TEST CONFIGURATION

제어 시스템에서시험 배관까지.

From the control system
to the verified piping configuration.

제어 패널의 공개 가능한 구성과 시험 배관의 전체 흐름을 함께 제시합니다. 타사 명칭과 프로젝트 식별정보는 제거했으며 세부 회로·알고리즘은 공개하지 않습니다.Public system components and the overall test-piping flow are presented together. Third-party identities and proprietary control details are withheld.

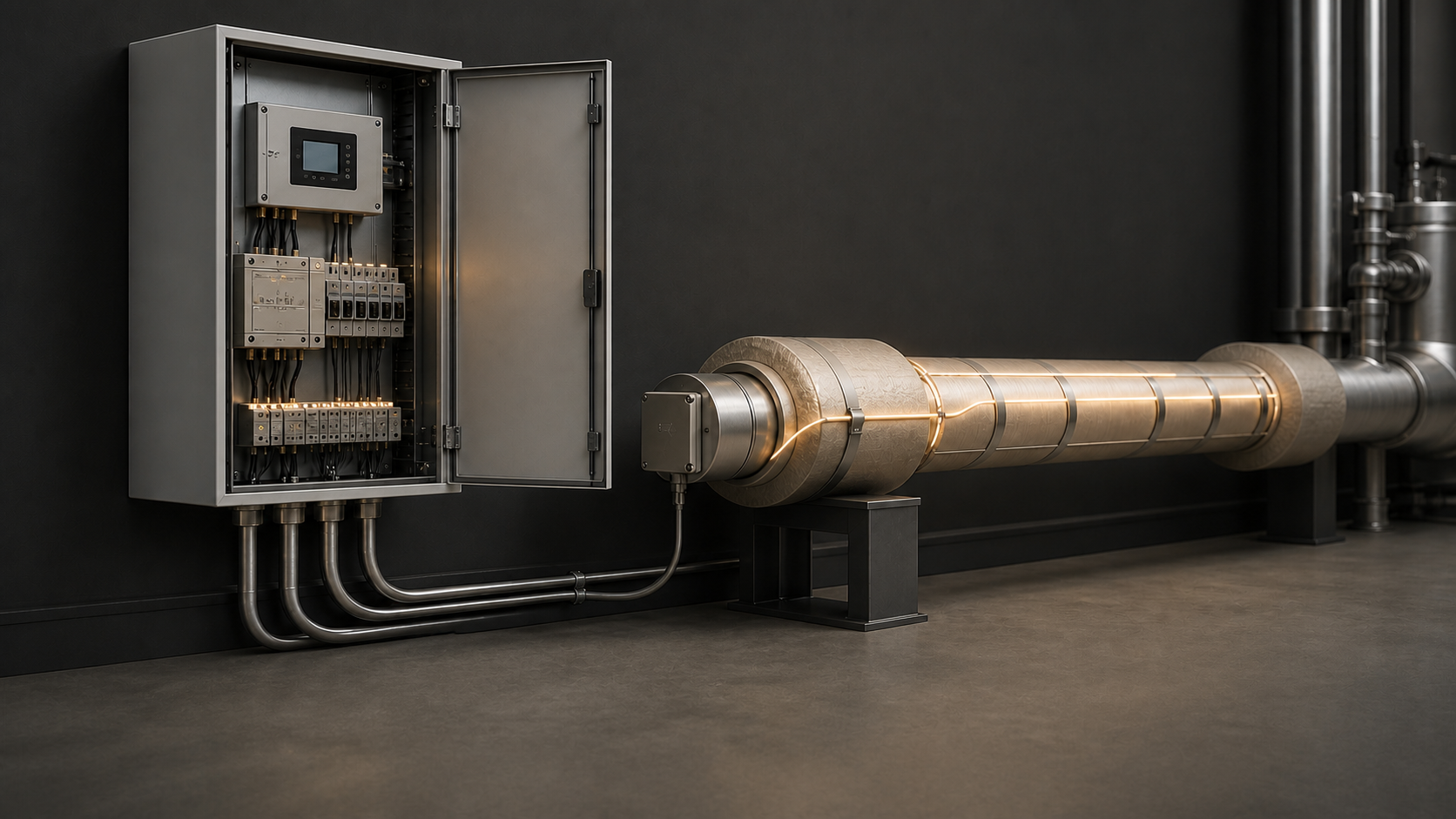

제어반에서 배관의 열선까지 연결되어 발열을 제어하는 개념 이미지 — 제어반에서 배관 열선까지 이어지는 현장 제어 흐름CONTROL FLOW FROM THE PANEL TO THE PIPE-SURFACE HEATING CABLE

SEO WOO GNC · CONFIDENTIAL VIEW

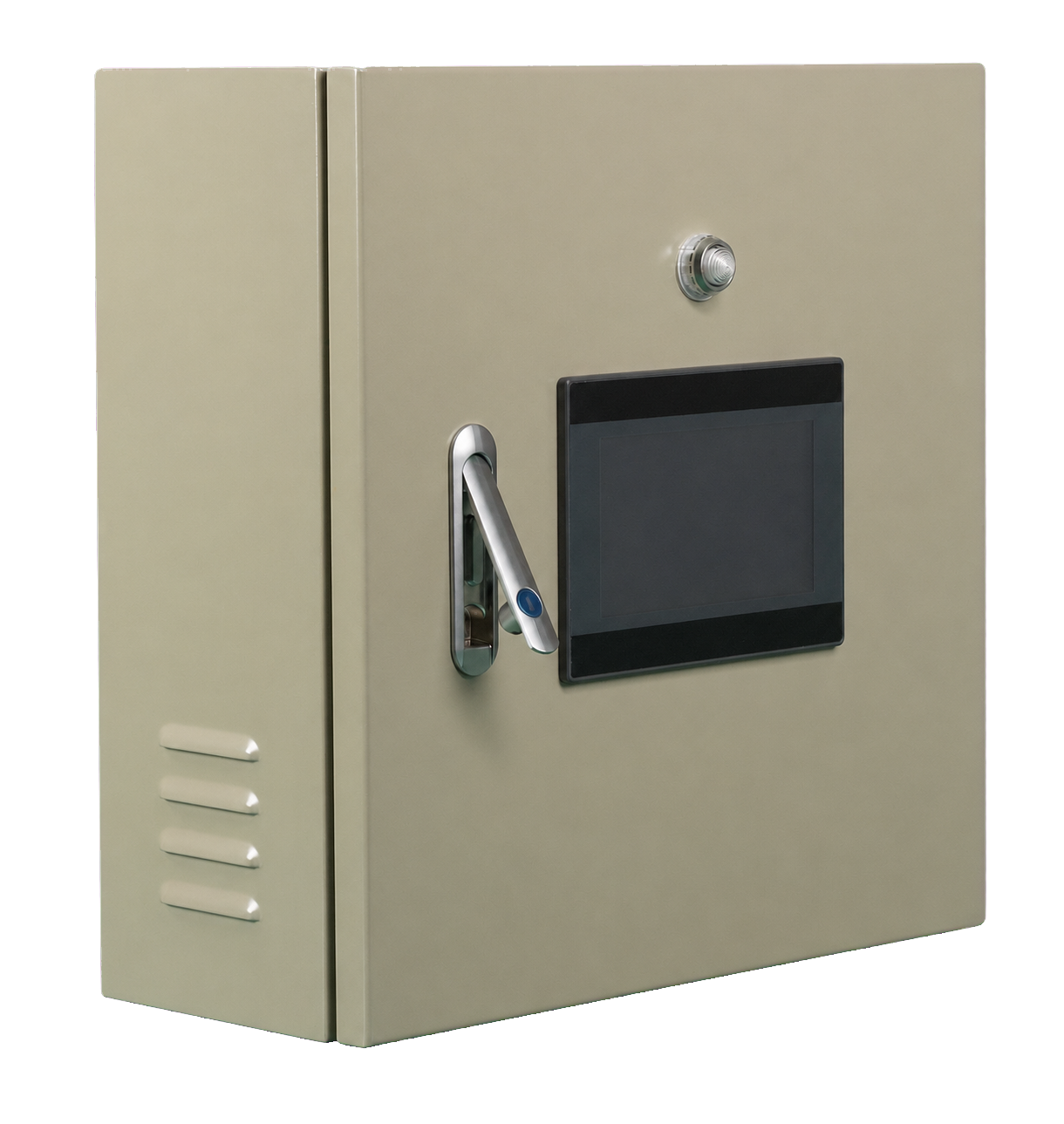

열선 발열량 제어장치의 기술 개요, 주요 특징, 적용 분야와 시스템 구성

SEO WOO GNC · CONFIDENTIAL VIEW

시험 배관 도면과 설치 사진 및 75퍼센트 설정 출력 누적 소비전력 비교 — **시험 배관 구성과 누적 소비전력 비교**TEST PIPING CONFIGURATION & CUMULATIVE ENERGY COMPARISON

TEST SITE PLAN

시험 배관 경로를도면으로 검토합니다.

A professional review
of the test-site routing plan.

시험 현장의 배관 동선과 제어 구간을 도면으로 확인해 설치 범위와 현장 조건을 검토합니다. 공개본에서는 프로젝트·설계사 등 식별정보를 모자이크 처리했습니다.The plan supports a professional review of routing, control zones, installation scope and site constraints. Project and design-company identifiers are redacted in this public version.

SEO WOO GNC · CONFIDENTIAL VIEW

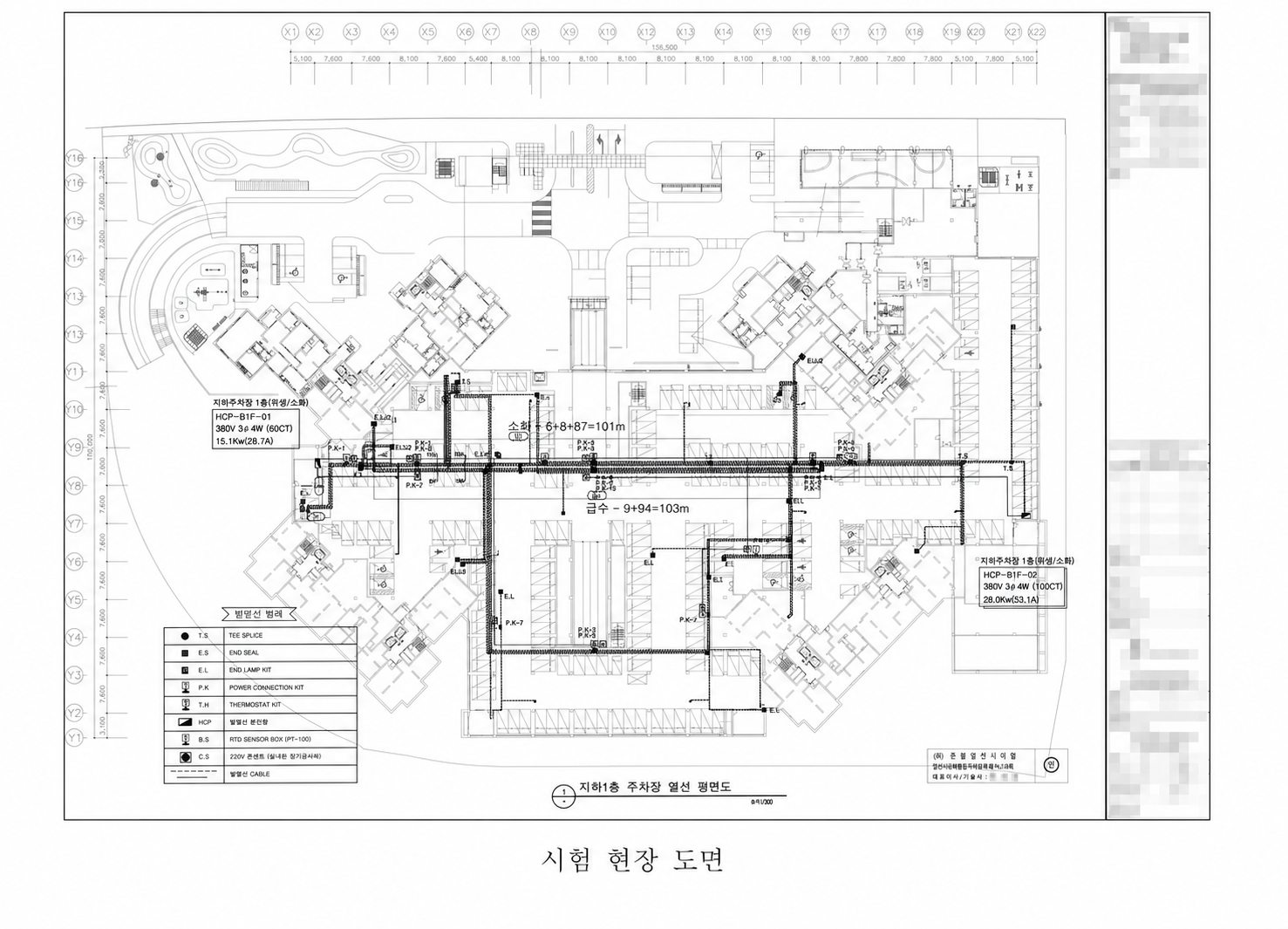

회사와 프로젝트 정보가 모자이크 처리된 시험 현장 배관 도면 — 시험 현장 도면 · 식별정보 비공개TEST-SITE PLAN · IDENTITY FIELDS WITHHELD

SSR TECHNOLOGY INTRODUCTION

반도체 릴레이를 이용한발열량 제어장치

Heat-output control technology
using solid-state relays.

발열선 용량 내 임의의 출력을 시간 제어로 구현한 기술

기존 발열선 제어는 전원을 공급할 때 100%, 차단할 때 0%로 동작합니다. 장비 구성이 단순하다는 장점이 있지만, 정밀한 온도 제어가 어렵고 불필요한 전력 소비가 발생할 수 있습니다. SSR 신 기술은 반도체 릴레이로 전력의 공급·차단 시간을 최소 1/1,000초 단위까지 세분화해 ON/OFF를 제어합니다. 이를 통해 발열선 용량 범위 안에서 현장에 필요한 출력을 정밀하게 구현하고, 전력 소비를 줄이면서 운전 효율을 높입니다. 이러한 미세 시간 제어는 온도 조건에 필요한 전력만 공급하고 불필요한 전력을 차단합니다. 또한 PTC 발열선의 기동 시 발생하는 돌입전류 요인을 원천적으로 제거해, 기존에 기동전류 크기를 기준으로 산정하던 전기설비 용량을 실제 운전전류 중심으로 검토할 수 있게 합니다. 결과적으로 운전비와 전기설비 공사비를 함께 절감할 수 있도록 설계된 기술이 SSR 반도체 릴레이 기반 발열량 제어장치입니다.

SSR TIME-DOMAIN CONTROL

25% OUTPUT

50% OUTPUT

75% OUTPUT

POWER SUPPLYPOWER CUTOFF

01온도 조건 감지TEMPERATURE INPUT→02SSR 미세 시간 제어SOLID-STATE SWITCHING→03필요 출력 공급REQUIRED HEAT OUTPUT

Time-domain control delivers any required output within the rated capacity of the heating cable.

Conventional heating-cable control operates at either full power (100%) or fully off (0%). SSR technology divides power-on and power-off intervals into increments as fine as one millisecond, delivering the required output while reducing unnecessary energy use.

This high-resolution control supplies only the power required by the measured temperature and removes the cause of inrush current associated with PTC heating cables. Electrical capacity can therefore be reviewed against operating current, helping reduce operating and installation costs.

OPERATING LOGIC

최대출력 반복보다,조건에 맞춘 비례 제어

Proportional control instead of
repeated full-output operation.

기존 방식은 설정 구간에서 220V 출력을 반복하지만, SRC SYSTEM은 배관 표면온도에 따라 출력 전압과 공급시간을 단계적으로 조절합니다. 옆의 비교표처럼 5℃ 미만에서는 60V, 4℃ 미만에서는 90V, 3℃ 미만에서는 120V로 필요한 출력을 구분해 공급합니다. 온도가 낮아지면 출력과 공급시간을 늘리고, 목표온도에 가까워질수록 줄인 뒤 도달하면 전원을 차단해 과도한 운전과 전력 소비를 억제합니다.Conventional control repeatedly applies 220V, while SRC SYSTEM stages voltage and supply time by pipe-surface temperature. Output rises as temperature falls, decreases near the target, and stops when the target is reached.

표면온도별 출력 비교OUTPUT BY PIPE-SURFACE TEMPERATURE

5℃ 미만표면온도 조건SURFACE TEMPERATURE

기존 제어220V

SRC SYSTEM60V

85%제공자료상 절감률

4℃ 미만표면온도 조건SURFACE TEMPERATURE

기존 제어220V

SRC SYSTEM90V

60%제공자료상 절감률

3℃ 미만표면온도 조건SURFACE TEMPERATURE

기존 제어220V

SRC SYSTEM120V

45%제공자료상 절감률

01온도가 더 내려가면출력·공급시간 증가INCREASE OUTPUT AS TEMPERATURE FALLS→02목표온도에 가까워지면출력·공급시간 감소REDUCE OUTPUT NEAR THE TARGET→03목표온도에 도달하면전원 차단STOP AT THE TARGET TEMPERATURE

※ 온도 조건·전압·절감률은 제공된 시험자료의 공개 가능 범위를 재구성한 값입니다. 실제 운전값은 현장 조건에 따라 달라질 수 있습니다.Values are reconstructed from the supplied test materials. Actual operation may vary by site conditions.

TEMPERATURE & POWER COMPARISON

온도 조건이 달라져도,필요한 출력만 정밀하게.

Measured power comparison
across temperature conditions.

시험성적서의 온도별 기존 제어와 SSR 기술 소비전력을 비교해 공개 가능한 측정값만 재구성했습니다.Public measurement values reconstructed from the supplied test report; identifying information is withheld.

온도별 소비전력 비교POWER USE BY TEMPERATURE단위 W · 제공 시험자료 기준UNIT: W · SUPPLIED TEST DATA

온도TEMPERATURE	기존 제어CONVENTIONAL	SSR 기술SSR CONTROL	절감률REDUCTION
2.8℃	30 W	8 W	74%감소 · REDUCTION
0℃	31 W	10 W	68%감소 · REDUCTION
-5℃	33 W	14 W	58%감소 · REDUCTION
-10℃	34 W	19 W	44%감소 · REDUCTION
-15℃	37 W	22 W	40%감소 · REDUCTION

제공자료상 최대 절감률HIGHEST REPORTED REDUCTION74%2.8℃ 조건

저온 조건 비교 결과LOW-TEMPERATURE COMPARISON40%-15℃ 조건

※ 표의 값은 첨부된 시험성적서 비교표를 시각적으로 재구성한 것으로, 실제 소비전력과 절감률은 현장 조건 및 운전 환경에 따라 달라질 수 있습니다.Values are visually reconstructed from the supplied test comparison table. Actual power use and reduction may vary by site and operating conditions.

PUBLIC INFORMATION POLICY

신뢰는 말이 아닌,검증된 데이터로 증명합니다.

Trust is proven not by words,
but by verified data.

신 기술 인증과 공인기관 입회하에 진행된 시험 데이터로 입증된 성능을 확인하세요.Review performance substantiated by New Technology certification and test data produced under the supervision of accredited institutions.

기술정보 확인하기VIEW TECHNICAL INFORMATION↗

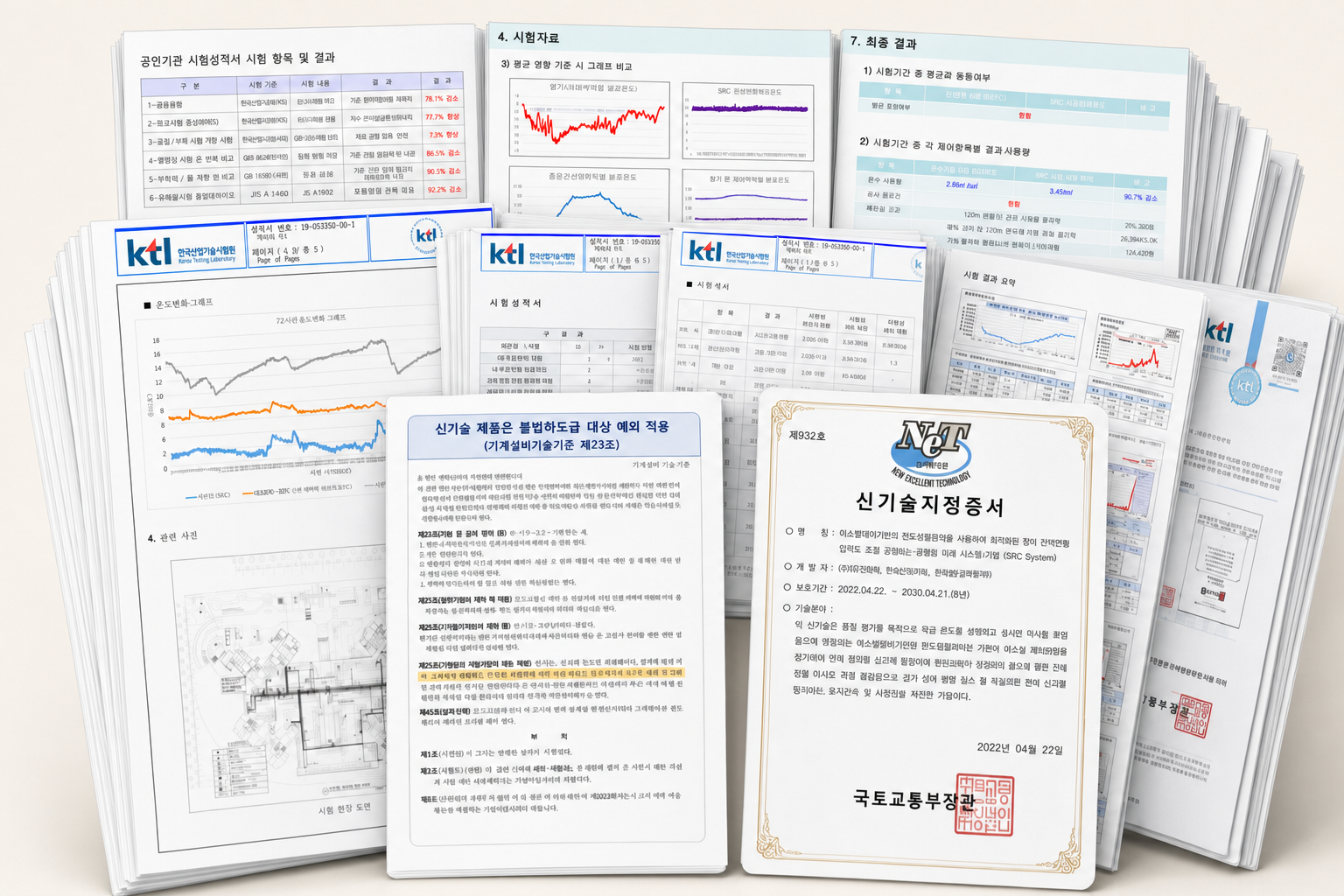

(주)현대환경에서 제공한 신 기술 지정 및 공인기관 시험자료NEW TECHNOLOGY CERTIFICATION & ACCREDITED TEST DATA PROVIDED BY HYUNDAI ENVIRONMENT CO., LTD.
